Tensorflow Serving 要点

发表于 更新于 分类于 Disqus：

最近在使用 Tensorflow serving 时踩了一些坑，这里聊作记录，以供后来者参考。

Tensorflow serving 是用来帮助把模型部署到 Server 上的，模型格式为 SavedModel。
之前我的模型都是最后部署到移动端的，而这次的项目需要部署在服务端，也因此是首次使用 serving。

Serving Model 有以下步骤：
1、将模型转换为 SavedModel 格式
（主要讲两个例子，一个是会讲怎么把已有 checkpoint 截取部分转成用来推演的 SavedModel，另外讲一例在 serving 中使用 assets的麻烦事）
2、使用 tf-serving 把模型跑起来(这里使用docker方式)
3、通过 restful API 或 gRPC API 使用模型（这里只讲后者）

Extract a subgraph and export to SavedModel

首先，读者至少要有能力区分 tf 三类模型主要保存方式，即 checkpoint、frozen model(.pb, protobuffer)、SavedModel。
Serving 需要使用 SavedModel 类型的模型文件，如果训练时不是使用 Estimator， 估计很少会有人用 SavedModel 保存最终的网络，因此这里就需要把之前保存好的 pb 或 checkpoint 额外转一下格式。

简单的模型，看下这里官方教程 Serving a TensorFlow Model 一般足以搞定 SavedModel。

如果是 .pb 文件，使用 tf.import_graph_def， 如果是 ckpt， 使用 tf.train.import_meta_graph，总结起来可以用下面的代码方便地导入 graph:
https://gist.github.com/BenZstory/3ef2d6e59dc8ff133708c8b6122738b1#file-load_model-python

在本节的例子中，我们的目标是将一个已有模型 ckpt 截取部分来实现 serving，具体来说，我希望把 TwinGAN 的 encoder-decoder 架构中，只固化和截取 encoder 部分，然后导出为 SavedModel 格式，从而减少模型参数。而在这个过程中，假设手上并没有整个模型的架构代码，而只根据 ckpt 中现有的节点名指定输入输出来做截断，那就需要下面的方法了。

整个步骤，包括

1、加载graph
2、指定要截取子图的输入输出节点并固化
3、重新加载子图再导出为 SavedModel

关键就在于第2步的实现方式。如果有熟悉 SavedModel 的同学可能会疑问何必这么麻烦，导出 SavedModel 的时候可以设定好输入输出，足以使用子图。但是我实验下来，#build_signature_def时设定的inputs、outputs并不会自动帮助截取最小子图，这造成输出的 SavedModel 里有太多冗余内容，以我的实际问题为例，增加手动截子图后，把SavedModel大小从 270mb 降低到 11mb。

第1步，使用上文提到的load_model加载好ckpt。
第2步，截取子图并固化的方法参考自这里，核心就三行代码：

1
2
3
g = tf.graph_util.convert_variables_to_constants(sess, sess.graph_def, [ENDPOINTS_OP_NAME])
g = tf.graph_util.extract_sub_graph(g, [ENDPOINTS_OP_NAME])
g = tf.graph_util.remove_training_nodes(g, protected_nodes=["images_ph", ENDPOINTS_OP_NAME])

在上面代码中，graph 在 sess 中已经整个加载好，"images_ph" 为输入节点，[ENDPOINTS_OP_NAME] 为输出节点列表。最终 g 是截好的子图，只有子图和固化好的参数。接下来把 sess 中的图 切到子图 g，为保险起见，我这里是把 g 输出后再重新加载：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
TMP_SUBGRAPH_PB_NAME = 'twingan_subgraph_tmp.pb'
with open(os.path.join(DATA_ROOT, TMP_SUBGRAPH_PB_NAME), 'wb') as fout:
    fout.write(g.SerializeToString())

tf.reset_default_graph()
pb_path = os.path.join(DATA_ROOT, TMP_SUBGRAPH_PB_NAME)
gd = tf.GraphDef()
with open(pb_path, 'rb') as f:
    gd.ParseFromString(f.read())
tf.import_graph_def(gd, name='')

now_graph = tf.get_default_graph()

images_placeholder = now_graph.get_tensor_by_name('images_ph:0')
encoder_endpoints_tensor = now_graph.get_tensor_by_name('encoder_content_4/downsample_to_4x4x256/AvgPool:0')

sess、图、输入输出节点等环境都准备好了，进入第3步，终于导出为 SavedModel 格式：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
EXPORT_DIR = os.path.join(DATA_ROOT, 'twingan_latent_encoder', str(int(time.time())))
if os.path.exists(EXPORT_DIR):
    shutil.rmtree(EXPORT_DIR)
builder = tf.saved_model.builder.SavedModelBuilder(EXPORT_DIR)

model_signature = tf.saved_model.signature_def_utils.build_signature_def(
    inputs={
        "input_images": tf.saved_model.utils.build_tensor_info(images_placeholder)
    },
    outputs={
        "output": tf.saved_model.utils.build_tensor_info(encoder_endpoints_tensor)
    },
    method_name=tf.saved_model.signature_constants.PREDICT_METHOD_NAME)

builder.add_meta_graph_and_variables(
    sess, [tf.saved_model.tag_constants.SERVING],
    signature_def_map={
        tf.saved_model.signature_constants.DEFAULT_SERVING_SIGNATURE_DEF_KEY:
        model_signature,
    },
    clear_devices=True
)
builder.save()

(Hidden Content)

Export with assets

接下来同样是对模型导出 SavedModel 技巧的讲解，但这一例中要用到 assets。
在我们平常训练、推演模型的时候，由于一般直接在 python 环境下，所以好多信息是通过 python 模块如 numpy 加载数据成为常量后给到模型的，在固化后以 tf.constants 保存，如果导出为 SavedModel，会和整个图结构存在 protobuffer 中。

再回顾下 SavedModel 的目录结构：

1
2
3
4
5
6
assets/
assets.extra/
variables/
    variables.data-?????-of-?????
    variables.index
saved_model.pb|saved_model.pbtxt

参数会保存在 variables 下，constants 和图保存在 .pb 中，那 assets 用来干什么的呢，官网解释如下：

assets 是包含辅助（外部）文件（如词汇表）的子文件夹。资源被复制到 SavedModel 的位置，并且可以在加载特定的 MetaGraphDef 时被读取。

熟悉 Android 开发的都知道项目里有 /assets 用来放资源文件，这里概念也类似。资源文件的分出，从设计上，基本都是因为放不下、加载慢才剥出来，而我这里，正是由于常量太大在转为SavedModel时报错 "A protocol message was rejected because it was too big"，我的模型会超过2G，在 github-issue 里有相关讨论。

正确的做法是把不必固化在图里的常量放到 assets 中，在加载图后再加载常量。这里以我的模型为例，讲下是什么要放到 assets 中以及具体操作步骤。

模型目标

我的模型实现一个简单的 top-k 算法来查找特征相似图片。将图片库中每个文件使用特定模型（就是上一例模型）计算得到其隐含空间编码(latent embeddings)，对新文件做同样编码，在已知图片空间中搜索得到距离最近的k个图片并返回。已知图片的编码都是预处理好的，topk 计算时会把整个矩阵塞进去，而就是这个数据量太大就会造成我们的问题。要使用 ssets 解决该问题，就需要把这些已知的编码使用 numpy 保存成一个文件，放到 assets 目录中去再使用。

模型实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
anime_latents_file = os.path.join(DATA_ROOT, 'latent', 'anime_latents_bytes')
anime_latents_asset_path = os.path.join(DATA_ROOT, 'latent', 'anime_latents_bytes.assets')
anime_latents_index_asset_path = os.path.join(DATA_ROOT, 'latent', 'anime_latents_indexes.assets')
LATENT_SHAPE = [1, 4, 4, 256]

graph = tf.Graph()
with graph.as_default():

    original_latents_asset_path = tf.constant(anime_latents_asset_path)
    latents_asset_path = tf.Variable(original_latents_asset_path, name='latents_asset_path', trainable=False, collections=[])
    assign_latents_asset_path = latents_asset_path.assign(original_latents_asset_path)

    original_index_asset_path = tf.constant(anime_latents_index_asset_path)
    index_asset_path = tf.Variable(original_index_asset_path, name='index_asset_path', trainable=False, collections=[])
    assign_index_asset_path = index_asset_path.assign(original_index_asset_path)

    x_input = tf.read_file(latents_asset_path)

    x_input = tf.decode_raw(x_input, tf.float32) # decode_raw means the file should be written out like this `f.write(np.array(anime_latents).tobytes())`
    x_input = tf.reshape(x_input, [-1, *LATENT_SHAPE])

    y_input_ph = tf.placeholder(tf.float32, shape=[1, *LATENT_SHAPE], name='y_ph')
    k_num_ph = tf.placeholder(tf.int32)

    x_reshaped = tf.layers.flatten(x_input)
    y_reshaped = tf.layers.flatten(y_input_ph)

    distance = tf.norm(tf.subtract(x_reshaped, y_reshaped), axis=1)
    top_k_xvals, top_k_indices = tf.nn.top_k(tf.negative(distance), k=k_num_ph)

    table = tf.contrib.lookup.index_to_string_table_from_file(vocabulary_file=index_asset_path, default_value="UNKNOWN")
    nearest_filenames = table.lookup(tf.cast(top_k_indices, tf.int64))

    tf.add_to_collection(tf.GraphKeys.ASSET_FILEPATHS, original_latents_asset_path)
    tf.add_to_collection(tf.GraphKeys.ASSET_FILEPATHS, original_index_asset_path)


sess = tf.InteractiveSession(graph=graph, config=tf.ConfigProto(allow_soft_placement=True, log_device_placement=True))

init_global_val = tf.global_variables_initializer()
init_assign = tf.group([assign_latents_asset_path, assign_index_asset_path])
init_table = tf.group([tf.tables_initializer()])

init_op = tf.group(init_global_val, init_assign, init_table)

sess.run(init_op)

top_k 在 29 行，整个 graph 构建部分，主要进行 资源文件路径和内容的载入，reshape 等预处理，计算top_k，把结果id映射到对应文件名并结束。

处理题述问题及使用 assets 的核心在于 9~11 行代码。资源文件通过路径指明，随后在17行 tf.read_file 加载，而路径则首先用一个 constant 保存具体路径值，然后再使用 tf.assign 方法写入预定的 variable 中，最后使用 variable 中的路径值。为什么要绕一圈这么麻烦而不直接写死路径呢，因为我们的目标是要生成 SavedModel 的，打包放到另外目录时 assets 文件路径当然也会变化，因而路径不能写死，还要借助 34 行 tf.add_to_collection 以及后面导出 SavedModel 时指明 assets_collection 来实现模型导出时路径值的自然过渡。

通过这样的方法，基本实现了 SavedModel 构建模型时 assets 的使用。

读者在上面的代码中应该能明显意识到模型这里其实使用了两个 assets ，除了 anime_latents_asset，还有一个 anime_latents_index。后者是为了在计算得到文件 id 后，便利地映射到对应文件名中去，具体映射的实现借助 31 行代码 [tf.contrib.lookup.index_to_string_table_from_file] 提供的一个 table 数据结构来完成，可以查阅相关文档了解更多具体用法。这个 api 是被设计用来把 word_id 映射到字典中具体 String 的，做 NLP 的会更多用到它，我也是从一个讨论怎样 Serving Seq2Seq 的github-issue 中才知道这个 api 的。

不过在结合使用 index_to_string_table_from_file 和 serving 的时候，还是另外踩进了一个深坑：

这只 api 的实现需要创建一种 tf.lookup.StaticHashTable 格式，而这种格式需要一个额外的初始化动作，即 tf.tables_initializer()，这也是为什么在官方serving基础教程的转换代码中有写 main_op=tf.tables_initializer()。OK，那我们在使用模型以及转为 SavedModel 的时候都注意下要增加它的初始化操作，即上面代码中 44 行，把各个 initilizer 一个不落组合在一起，并在下面 模型导出 一节的代码中，传给legacy_init_op(或main_op)来实现初始化。然后，问题出现了，在实际 serving 跑起来时，会有概率报以下错误:

1
2
E tensorflow_serving/util/retrier.cc:37] Loading servable: {name: latent_search_model version: 1565713790} failed: Failed precondition: Attempting to use uninitialized value index_asset_path
         [[{{node index_asset_path/read}}]]

在创建 look_table 的时候，发现 index_asset_path 这个 variable 节点还没初始化而报错。而有时候运气好的话又会正常运行。

这是因为，虽然我们把 variable 和 table 的初始化都给到了初始化参数中，但是这个初始化只接受一个operator，我们使用 tf.group() 把多个 initilizer 组合在一起，在实际初始化时，是并行无序做的。但我们的模型中，确实又有 table 对某个 variable 的依赖，进而报错。

对这个问题，我尝试在构建模型时和 tf.group 各个 initilizer 时增加 tf.control_dependencies() 来控制初始化顺序，但改来改去还是没效果，最是初始化还是并行跑的。也考虑如果简单的话干脆改下 serving 初始化源码，但是因为有概率 serving 能直接跑起来，只要初始化顺利后就能稳定运行，tf-serving 模块又是用 c++ 实现的，于是就没动力继续改了。我认为这个应该是 tf 的设计缺陷，并已经在 tf-serving 提了issue。

更新，该 issue 已有结论，需要结合使用 ResourceVariable 以及 read_value 来为 index_path 的 variable 和 assigner 绑定依赖，具体讨论细节详见 issue，针对本项目，修改后的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
from tensorflow.python.ops import resource_variable_ops as rr

graph = tf.Graph()
with graph.as_default():

    original_latents_asset_path = tf.constant(anime_latents_asset_path)
    latents_asset_path = rr.ResourceVariable(original_latents_asset_path, name='latents_asset_path', trainable=False, collections=[])
    assign_latents_asset_path = latents_asset_path.assign(original_latents_asset_path)

    original_index_asset_path = tf.constant(anime_latents_index_asset_path)
    index_asset_path = rr.ResourceVariable(original_index_asset_path, name='index_asset_path', trainable=False, collections=[])
    assign_index_asset_path = index_asset_path.assign(original_index_asset_path)

    with tf.control_dependencies([assign_latents_asset_path]):
        x_input = tf.read_file(latents_asset_path.read_value())
        x_input = tf.decode_raw(x_input, tf.float32)
        x_input = tf.reshape(x_input, [-1, *LATENT_SHAPE])

    y_input_ph = tf.placeholder(tf.float32, shape=[1, *LATENT_SHAPE], name='y_ph')
    k_num_ph = tf.placeholder(tf.int32)

    x_reshaped = tf.layers.flatten(x_input)
    y_reshaped = tf.layers.flatten(y_input_ph)

    distance = tf.norm(tf.subtract(x_reshaped, y_reshaped), axis=1)
    top_k_xvals, top_k_indices = tf.nn.top_k(tf.negative(distance), k=k_num_ph)

    with tf.control_dependencies([assign_index_asset_path]):
        table = tf.contrib.lookup.index_to_string_table_from_file(vocabulary_file=index_asset_path.read_value(), default_value="UNKNOWN")
        nearest_filenames = table.lookup(tf.cast(top_k_indices, tf.int64))

    tf.add_to_collection(tf.GraphKeys.ASSET_FILEPATHS, original_latents_asset_path)
    tf.add_to_collection(tf.GraphKeys.ASSET_FILEPATHS, original_index_asset_path)

    init_op = tf.group(tf.global_variables_initializer(), tf.tables_initializer())

模型导出

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
EXPORT_DIR = os.path.join(DATA_ROOT, 'latent_search_model', str(int(time.time())))
if os.path.exists(EXPORT_DIR):
    shutil.rmtree(EXPORT_DIR)
builder = tf.saved_model.builder.SavedModelBuilder(EXPORT_DIR)

model_signature = tf.saved_model.signature_def_utils.build_signature_def(
    inputs={
        "k_num": tf.saved_model.utils.build_tensor_info(k_num_ph),
        "target_latent": tf.saved_model.utils.build_tensor_info(y_input_ph)
    },
    outputs={
        "xvals": tf.saved_model.utils.build_tensor_info(top_k_xvals),
        "indices": tf.saved_model.utils.build_tensor_info(top_k_indices),
        "filenames": tf.saved_model.utils.build_tensor_info(nearest_filenames)
    },
    method_name=tf.saved_model.signature_constants.PREDICT_METHOD_NAME)

builder.add_meta_graph_and_variables(
    sess, [tf.saved_model.tag_constants.SERVING],
    signature_def_map={
        tf.saved_model.signature_constants.DEFAULT_SERVING_SIGNATURE_DEF_KEY:
        model_signature,
    },
    assets_collection=tf.get_collection(tf.GraphKeys.ASSET_FILEPATHS),
    legacy_init_op=init_op  # please try changing `legacy_init_op` to `main_op` if you tf version is not that early
)
builder.save()

这里与一般导出 SavedModel 时代码不同就主要在于 assets_collection 和 legacy_init_op 参数。

前者用于 assets 文件处理，会帮助把指定路径文件拷贝到 SavedModel 目录下，并自动更正路径。
后者初始化参数在较新的 api 中应改用 main_op，平时不传值的话，会自动增加 tf.global_variables_initilizer()、tf.local_variable_initilizer() 等初始化动作，而我们这里要使用 assets 和 lookup_table，因而不能漏掉。

Start serving

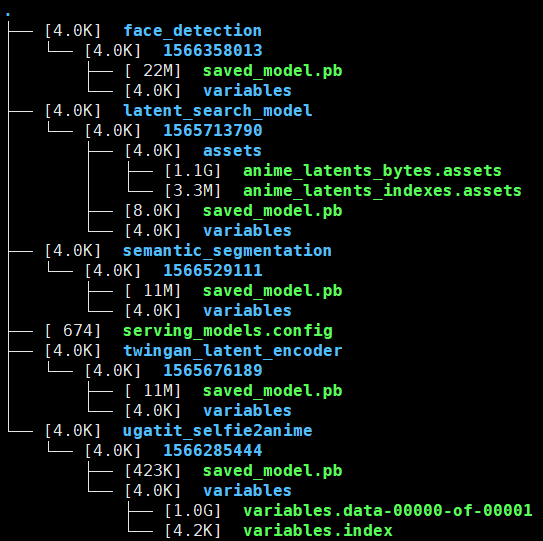

serving 目录样例 serving_models.config
dir_structure_of_portrait2anime_serving_ serving_model_config_content_of_portrait2anime
1
2
3
4
5
6
7
8
sudo docker run -p 8500:8500 -p 8501:8501 \
--mount type=bind,source=path_to_serving_folder/twingan_latent_encoder,target=/models/twingan_latent_encoder \
--mount type=bind,source=path_to_serving_folder/latent_search_model,target=/models/latent_search_model \
--mount type=bind,source=path_to_serving_folder/ugatit_selfie2anime,target=/models/ugatit_selfie2anime \
--mount type=bind,source=path_to_serving_folder/face_detection,target=/models/face_detection \
--mount type=bind,source=path_to_serving_folder/serving_models.config,target=/models/serving_models.config \
-t tensorflow/serving \
--model_config_file=/models/serving_models.config

使用 docker 来执行 serving，需要根据文档安装好 docker 以及 pull 下来 tf/serving 的 docker。(在 windows 环境下如果有 mount 问题，注意要在 docker 客户端内 Settings->Shared Drivers 把权限之类的勾上)

--mount 来传递文件信息，如果要同时 serving 多个模型，则要配置 --model_config_file，注意这个 config 文件也要用 --mount 挂载到 docker 空间内。

在 model_config_file 对应文件中，每个模型一个 config：
name-> 这个可以自行设定，后面使用模型时 model_spec.name 使用该值；
base_path-> mount 选项中对应 target 的值，
model_platform -> 就是 “tensorflow”， 未找到相关文档。

Execute with flask

模型跑起来了，我们还需要使用 tf 提供的 restful API 或 gRPC API 来与对应端口通信，进而执行模型。这里讲 gRPC API 的使用。

简化版的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# 导入依赖
import grpc
from tensorflow_serving.apis import predict_pb2
from tensorflow_serving.apis import prediction_service_pb2_grpc

# 然后建立好通信：
channel = grpc.insecure_channel("localhost:8500")
stub = prediction_service_pb2_grpc.PredictionServiceStub(channel)

# 设定模型参数、输入节点及内容，最后执行predict
request = predict_pb2.PredictRequest()
request.model_spec.name = 'your_model_name'
request.model_spec.signature_name = 'serving_default'  # tf.saved_model.signature_constants.DEFAULT_SERVING_SIGNATURE_DEF_KEY
request.inputs['input_y'].CopyFrom(tf.contrib.util.make_tensor_proto(test_endpoints, shape=test_endpoints.shape))
result = stub.Predict(request, 10.0)  # 10 secs timeout
print(result)

我的项目是使用 flask 来运行和部署的，以其中人脸检测(使用mobilenet_ssd进行face_detection)模型的部分代码为例的模板代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
app = Flask(__name__, static_url_path='/static')

def allowed_img_file(filename):
    return '.' in filename and filename.rsplit('.', 1)[1] in IMG_EXTENSIONS

class ServingModel:
    def __init__(self, model_name, signature_name='serving_default'):
        channel = grpc.insecure_channel("localhost:8500")
        self.stub = prediction_service_pb2_grpc.PredictionServiceStub(channel)

        self.request = predict_pb2.PredictRequest()
        self.request.model_spec.name = model_name
        self.request.model_spec.signature_name = signature_name

    def run(self, input_dict, time_out=30.0):
        for key, value in input_dict.items():
            self.request.inputs[key].CopyFrom(tf.contrib.util.make_tensor_proto(value, shape=value.shape))
        result = self.stub.Predict(self.request, time_out)
        return result


def parsed_prediction(result, key):
    if not key in result.outputs:
        return None
    output_proto = result.outputs[key]
    shape = [d.size for d in output_proto.tensor_shape.dim]
    dtype = tf.dtypes.DType(output_proto.dtype)
    if dtype.is_floating:
        parsed_data = np.reshape(output_proto.float_val, shape)
    elif dtype.is_integer:
        parsed_data = np.reshape(output_proto.int_val, shape)
    else:
        print("#parsed_prediction do not support type {} yet:".format(dtype))
        return None
    return parsed_data

modelFaceDetection = ServingModel(model_name='face_detection')


def detect_face(img_path, thereshold=0.9, scale=1.75):
    assert os.path.exists(img_path), "Image not found on path : " + str(img_path)

    image = Image.open(img_path)
    image = image.convert('RGB')
    image_np = np.array(image)   #.astype(np.float32)
    image_np = np.expand_dims(image_np, axis=0)

    input_dict = {'input_images': image_np}
    result = modelFaceDetection.run(input_dict=input_dict)

    boxes = parsed_prediction(result, "boxes")
    scores = parsed_prediction(result, "scores")
    classes = parsed_prediction(result, "classes")
    num_detections = parsed_prediction(result, "num_detections")

    if np.squeeze(scores)[0] < thereshold:
        return None
    l, t, r, b = get_absolute_bbox(np.squeeze(boxes)[0], image.size[0], image.size[1], scale=scale)
    face = image.crop((l, t, r, b))

    cv2_face = cv2.cvtColor(np.asarray(face), cv2.COLOR_RGB2BGR)
    return cv2_face


@app.route('/detect_face/image', methods=['POST'])
def api_detect_face():
    file = request.files['image_file']

    if not (file and allowed_img_file(file.filename)):
        return jsonify(packed_response(1001, "请检查上传的图片类型，仅限于png、PNG、jpg、JPG、bmp"))

    # temporally store the original uploaded images
    img_save_path = os.path.join(img_storage_dir, file.filename)
    file.save(img_save_path)
    img_save_path_no_static = img_save_path.replace("static/", "")

    face = detect_face(img_save_path)

    face_image_path = os.path.join(img_storage_dir, 'detected_face_' + file.filename)
    cv2.imwrite(face_image_path, face)
    face_image_path_no_static = face_image_path.replace("static/", "")

    return render_template('index.html', uploaded_image_path=img_save_path_no_static,
                           face_image_path=face_image_path_no_static)


if __name__ == "__main__":
    app.run(host="your_server_ip", port=5000)

其中，ServingModel 用于构建模型 Stub, 需要 inference 时，直接配置 input_dict 并 run 即可。
gRPC 的返回是 protobuffer 格式的，解析有时稍麻烦些，这里写了个 parsed_prediction()， 可以比较方便地解析 int、float 类型数据，基本够用了。

本文所涉及项目，几个模型全跑通后，演示效果一例如图：
result_portrait2anime_of_Kim_Jong_Un
