在Android平台上使用决策树方法进行简单的图像分类识别

什么是决策树

决策树是一类通过自动学习数据间特征，不断分裂树形决策，最终得到一堆if-else从而进行分类的机器学习算法。

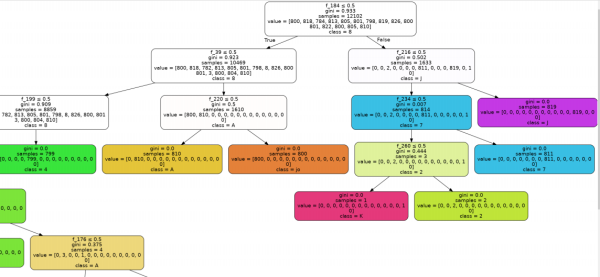

一图以蔽之：

决策树的详细原理这里不再深究，网上有很多相关介绍，这里我们只需要知道用 scikit-learn 工具可以非常方便得实现模型训练和使用就好了。本文关心的主题是训练的代码怎么写，以及具体要怎样在 Android 平台使用。

如何训练模型

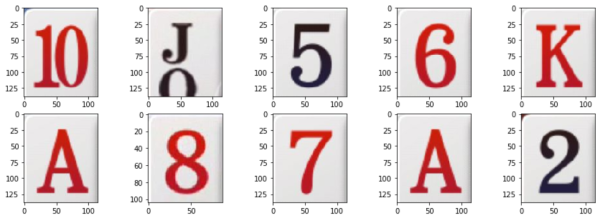

准备和清洗数据，按类别放到各自文件夹下，随后导入数据，我们的样本如下：

设置好各自 label，然后将图片二值化处理并降维（由于代码历史原因，具体降维时会将特征缩放到 -1,1 的二值化），得到特征如下:

我这里将每个特征压缩到了 18*15，上图中的第一个为负样本（就是各类噪音数据作为一个单独的类别）。

使用 train_test_split 切割训练和验证集

from sklearn.model_selection import train_test_split
X_train,X_test,y_train,y_test = train_test_split(ds_feature,ds_label,test_size=0.1)

X_train = np.array(X_train).reshape((np.shape(X_train)[0], 18*15)) # flatten
X_test = np.array(X_test).reshape((np.shape(X_test)[0], 18*15))

真正的训练很简单，使用 sklearn 中的决策树对象在数据集上 fit 即可。然后验证。若是使用随机森林方法，也是类似写法，只是要调的参数多一点，生成的模型也成倍增大。

from sklearn import tree

clf = tree.DecisionTreeClassifier(max_depth=11)
clf.fit(X_train, y_train)

clf.score(X_test, y_test)
# 0.9962825278810409

其中 max_depth 是多次尝试调参后的选择。需要自己在数据集上尝试。

决策树的可视化

import pydotplus
import graphviz
from sklearn import tree
from IPython.display import Image

dot_tree = tree.export_graphviz(clf, out_file=None,
                                feature_names=dummy_feature_names,class_names=class_names,
                                filled=True, rounded=True, special_characters=True)
graph = pydotplus.graph_from_dot_data(dot_tree)
# img = Image(graph.create_png())
graph.write_png("out.png")

打开生成的文件就可以看到类似前文中的二叉树图像。

如何在 Android 上运行

直接使用 Java 实现决策树代码，事实上，这个代码甚至于不需要自己写，可以用一个 github 上的工具辅助生成 java 代码并保存模型数据。

from sklearn.ensemble import DecisionTreeClassifier

clf = tree.DecisionTreeClassifier(max_depth=11)
clf.fit(X_train, y_train)

from sklearn_porter import Porter
porter_clf = Porter(clf, language='java')
output = porter_clf.export(export_data=True)

将 output 打印出来，得到如下 java 代码，直接整个拷贝到自己的项目中去就能用了！

import com.google.gson.Gson;
import java.io.File;
import java.io.FileNotFoundException;
import java.util.Scanner;


class DecisionTreeClassifier {

    private class Classifier {
        private int[] leftChilds;
        private int[] rightChilds;
        private double[] thresholds;
        private int[] indices;
        private int[][] classes;
    }
    private Classifier clf;

    public DecisionTreeClassifier(String file) throws FileNotFoundException {
        String jsonStr = new Scanner(new File(file)).useDelimiter("\\Z").next();
        this.clf = new Gson().fromJson(jsonStr, Classifier.class);
    }

    public int predict(double[] features, int node) {
        if (this.clf.thresholds[node] != -2) {
            if (features[this.clf.indices[node]] <= this.clf.thresholds[node]) {
                return predict(features, this.clf.leftChilds[node]);
            } else {
                return predict(features, this.clf.rightChilds[node]);
            }
        }
        return findMax(this.clf.classes[node]);
    }
    public int predict(double[] features) {
        return this.predict(features, 0);
    }

    private int findMax(int[] nums) {
        int index = 0;
        for (int i = 0; i < nums.length; i++) {
            index = nums[i] > nums[index] ? i : index;
        }
        return index;
    }

    public static void main(String[] args) throws FileNotFoundException {
        if (args.length > 0 && args[0].endsWith(".json")) {

            // Features:
            double[] features = new double[args.length-1];
            for (int i = 1, l = args.length; i < l; i++) {
                features[i - 1] = Double.parseDouble(args[i]);
            }

            // Parameters:
            String modelData = args[0];

            // Estimators:
            DecisionTreeClassifier clf = new DecisionTreeClassifier(modelData);

            // Prediction:
            int prediction = clf.predict(features);
            System.out.println(prediction);

        }
    }
}

从代码中可以看到，主要是使用 gson 加载 Tree 对象，使用 #predict 方法，深搜计算模型结果，符合我们对决策树模型的认知。

以随机森林模型为例，在 Android 上，在初始化时，仅需使用模型文件构建模型对象

1	mRandomForestClf = new RandomForestClassifier(path);

然后在预测时，假定输入特征是从 opencv 来的，将特征展开为一维后，直接调用模型的 #predict 方法就能计算得到结果了：

private int recognizeOnSampleRF(Mat matBinSample) {
    int featureSize = matBinSample.rows() * matBinSample.cols();
    double[] features = new double[featureSize];

    Mat matDouble = new Mat(matBinSample.rows(), matBinSample.cols(), CvType.CV_64F);
    matBinSample.convertTo(matDouble, CvType.CV_64F);
    matDouble.get(0, 0, features);

    int prediction = mRandomForestClf.predict(features);

    return prediction;
}

是不是比预想的要简单太多？毕竟决策树的具体算法代码居然由大佬为你自动生成好了。

决策树算法由于是 if-else 的组合，所以推演计算迅速，效率很高。由于深度可以无限增加，从而理论上可以拟合各种问题。但是要注意，决策树非常容易过拟合，因此实作时一般换用随机森林模型，并要对深度、剪枝等参数作控制。
